柴发控制器箱核心回路及元器件标识重要性

一、核心回路情况：

1. 直流启动控制回路（DC12/24V）

蓄电池供电，含启动马达、充电励磁、停机电磁阀、熔断器、充电继电器，负责机组启停、电瓶浮充。

2. 市电电压采样回路

采集三相市电电压、失压信号，供给控制器实现市电断电自动启机、ATS 切换判断。

3. 机组输出合闸 / ATS 切换回路

控制断路器、ATS 双电源开关，完成机组与市电互锁、负载投切、逆功率保护联锁。

4. 传感器监测采样回路（弱电信号）

油压、水温、转速、油温、液位变送器 / 传感器，向控制器上传运行参数，触发保护停机。

5. 安全保护联锁回路

超速、低油压、高水温、过流、欠频、急停、过压等保护继电器，故障时切断启动、合闸回路。

6. 消防联动控制回路

消防火警远程停机、喷淋联锁干接点，收到火警强制锁止机组启动。

7. 本地 / 远程控制回路

面板手动启停按钮、中控远程启停、自动模式切换信号。

8. 并机同步回路（多机组配置）

同步表、并机模块、均流控制线，实现多台柴发并联运行、负荷分配。

9. 通讯远传回路

RS485、Modbus 通讯，对接机房监控、上位后台、云平台上传机组状态与报警。

10. 电源供电回路

控制器工作电源、箱内照明、报警指示灯供电。

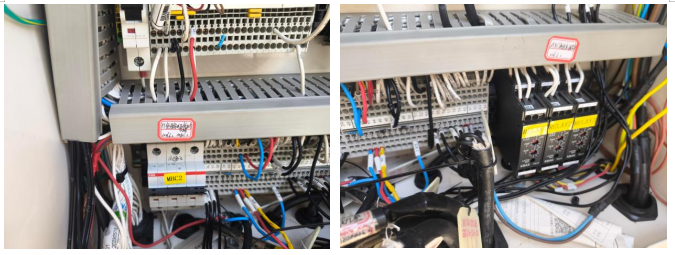

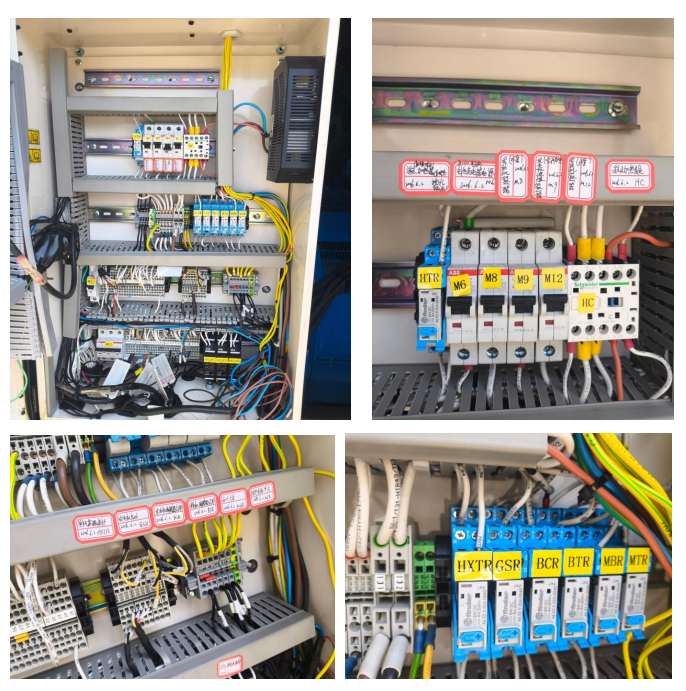

二、元器件标记重要性：

1、安全层面

快速区分高压市电、24V 直流、消防、保护回路，防止触电、电瓶短路；

2、应急保供层面

匹配控制器报警快速定位故障，缩短停电抢修时间；清晰区分启动、采样、ATS、并机回路，检修单台机组不影响其他备用电源，保障关键负载供电。

3、运维检修层面

实物、图纸、监控点位编号统一，新人、外包维保快速上手；依托编号建立维保台账，统计易损件故障，优化备件库存与线路技改。

4、设备管理层面

多机组统一标识标准，技改、扩容、搬迁不出现编号混乱；人员轮岗交接无信息盲区，实现设备全生命周期可追溯管理。
