济南厨余垃圾处理厂 860.76kW 屋顶光伏安全改造工程圆满竣工交付

本项目为济南市厨余垃圾处理项目屋顶860.76kW分布式光伏发电系统，光伏电站布置于项目建筑物屋顶，划分A/B/C/D/E/办公楼六大光伏阵列平台，此次发生故障损毁区域位于生产车间屋顶，该区域540W光伏组件，共计安装1488片，分别组串接线至逆变器14台，其中60kW逆变器12台，36kW逆变器2台，此次故障设备分别为：H01-NB03/60kW、H02-NB05/36kW、H02-NB06/60kW、H03-NB10#/60kW，车间顶部全部直流组串线路及光伏专用监控系统。

我司作为本项目故障损毁设备专项维修服务单位，经现场勘查分析，项目因某一组串出现过压工况，回路瞬间产生持续性电弧，电弧释放的高温热辐射持续灼烧周边相邻直流电缆及监控系统电缆，造成多根线缆绝缘层失效破损;绝缘破损后直流回路发生相间/对地短路，短路大电流持续灼烧致使直流线缆本体烧断损毁，短路产生的瞬时冲击过电压沿组串直流回路反向传导至逆变器直流侧输入端子，超高冲击电压直接击穿HO1-NB03、HO2-NB05、HO2-NB06、HO3-NB10 四台逆变器内部IGBT功率芯片，最终造成整机不可逆损毁。

故障事故发生后，业主单位随即开展整改项目招标，我司积极参与投标并成功中标。中标后，我方第一时间与贵公司对接沟通，敲定全套整改方案并落地实施。

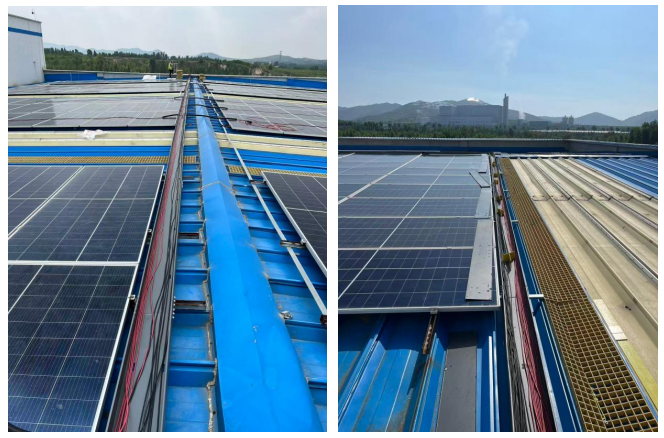

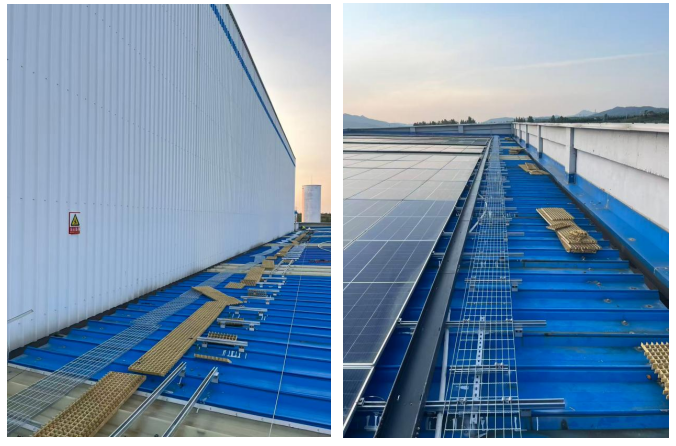

针对现场原有老旧施工隐患，我司开展全方位升级改造：将现场所有穿设于PVC管内的老旧直流电缆全部拆除，统一更换为全新光伏专用耐候直流线缆，并重新规整线路、铺设全新电缆桥架。同时升级原有检修通道，将原有老旧塑胶格栅通道全部更换为稳固耐用的镀锌格栅，提升检修操作安全与便捷。

同时严格遵循甲方施工规范要求，优化桥架布线工艺：所有直流线缆统一共用桥架，通过加装专用绝缘隔板，实现正负极线缆物理隔离，彻底杜绝线缆混敷导致的短路、电弧、漏电等安全隐患。

针对原有设备防护缺失问题，我司对现场所有老旧汇流箱进行批量更换。原有老旧汇流箱未配置断路器，无过载、短路保护功能，存在极大安全隐患；本次全部更换为内置空气开关的全新防护型汇流箱，实现各路组串电能可管控、可切断、可保护，从设备端提升系统安全等级。

在现场精细化排查过程中，我司发现前期施工遗留部分光伏组件未组串、组串配置不规范、接线不完善等问题，随即全面整改，严格按照光伏系统设计标准重新完成所有组件组串接线，补齐缺失组串，确保所有光伏阵列参数匹配、工况达标。

改造收尾阶段，我司对全场所有电缆桥架统一涂刷隔热、防腐专用漆，有效提升桥架耐高温、抗腐蚀、抗老化性能，全方位强化系统防护能力，从根源规避直流过压、短路、电弧烧毁设备等各类故障，圆满完成本次光伏系统安全改造项目，项目现已顺利竣工验收交付。

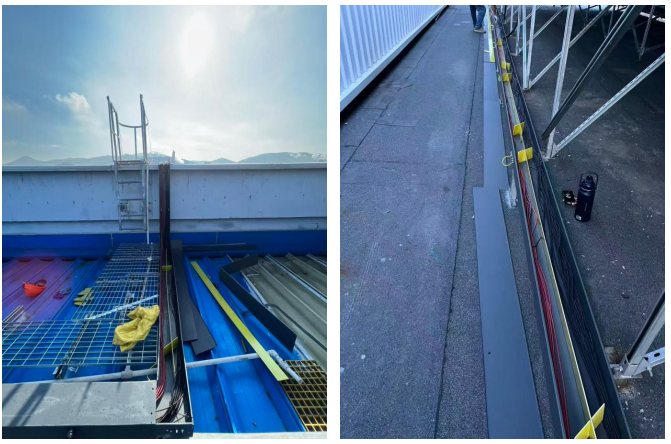

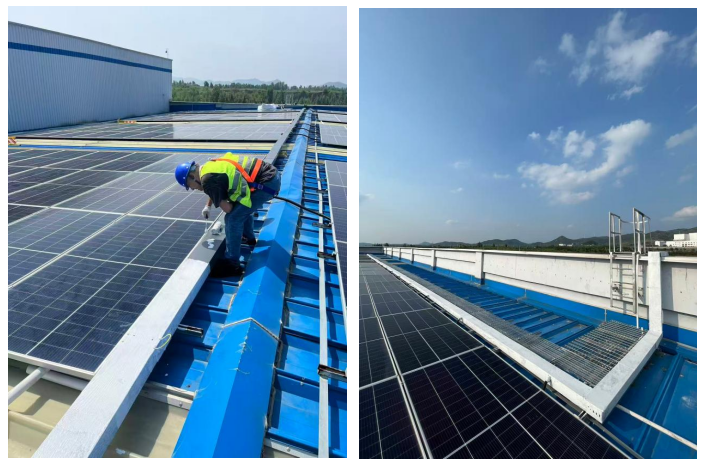

同时考虑到现场运维人员检修便利，增加通过楼顶的伸缩检修爬梯，既不影响美观，又增加了极大的便利性。
